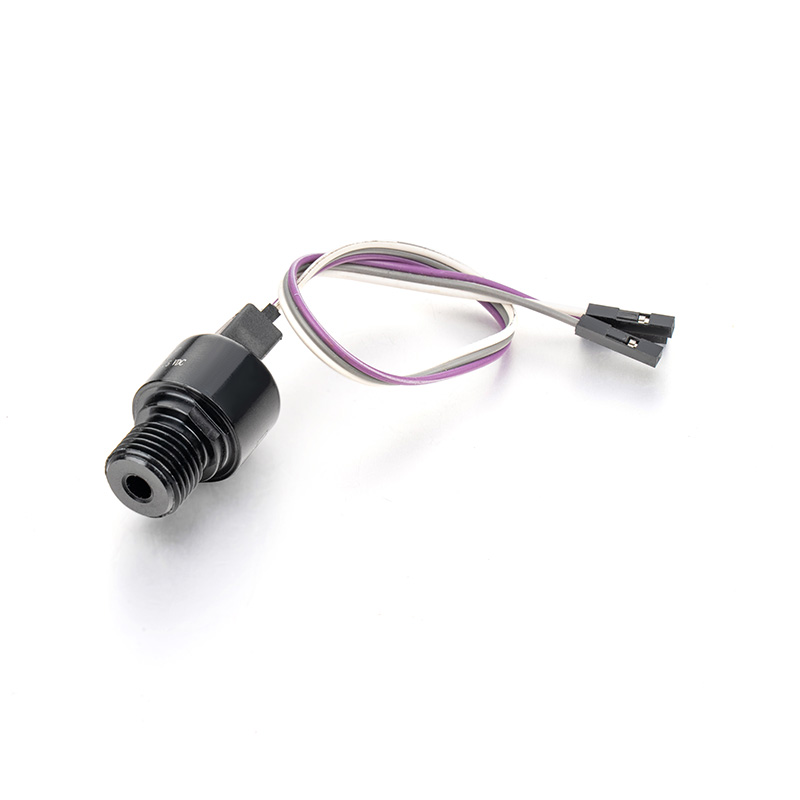

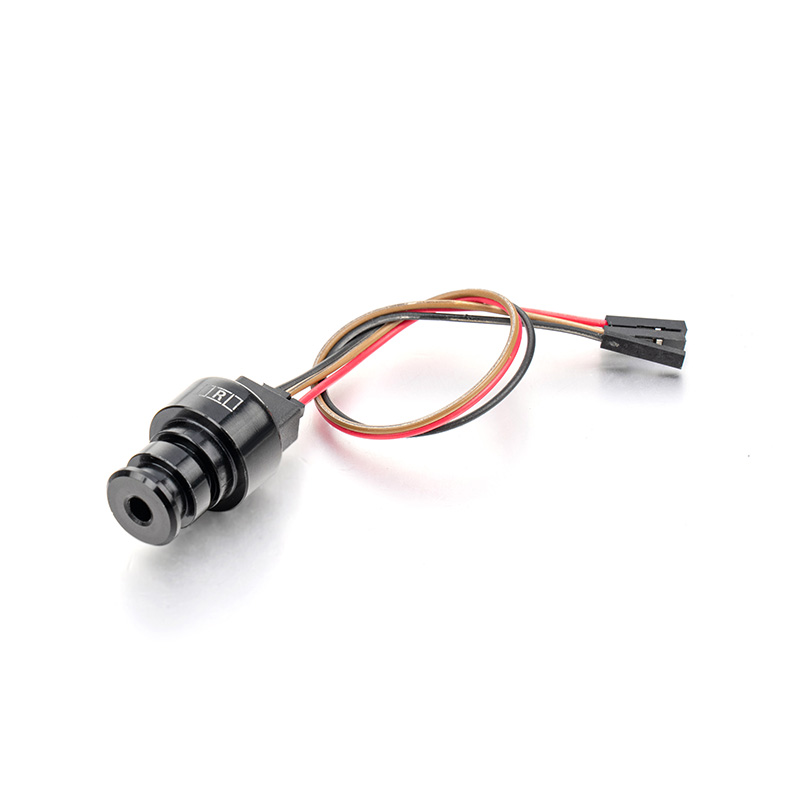

HLK -Druckwandlersensor

Wie funktioniert der HLK -Druckwandlersensor?

Der HLK-Druckwandlersensor ist für die Echtzeitüberwachung und die Kontrolle von Druckänderungen im Heizungs-, Lüftungs- und Klimaanlagensystem (HLK) verantwortlich. Der HVAC-Druckwandler-Sensor von Zhoushan Jiaerling Meter Co., Ltd., verwendet die Spitzentechnologie und die Präzisionsherstellungsprozesse, um den Druck von Gas oder Flüssigkeit effizient und genau zu messen und diese Drucksignale in elektrische Signalausgänge umzuwandeln, wodurch eine zuverlässige Datenunterstützung für den stabilen Betrieb des Systems geliefert wird.
Analyse der Arbeitsprinzip
Jiaerlings HLK -Druckwandlersensor basiert hauptsächlich auf Dehnungswiderstand und kapazitiven Erfassungstechnologien. Das Folgende ist eine eingehende Analyse der Arbeitsprinzipien dieser beiden Technologien:
Beständigkeitsfestigkeitsprinzip
Der Dehnungswiderstandsdrucksensor ist mit einem elastischen empfindlichen Element wie einem Metallmembran oder einem Dehnungsmesser ausgestattet. Wenn der Druck des gemessenen Mediums (Gas oder Flüssigkeit) auf das empfindliche Element wirkt, wird das empfindliche Element eine leichte Verformung durchlaufen. Diese Verformung führt zu einer Änderung des Widerstandswerts des Dehnungsmessers, und die Änderung des Widerstandswerts ist proportional zum angelegten Druck. Je größer der Druck ist, desto größer ist die Änderung des Widerstandswerts. Durch den Messkreis kann diese Änderung des Widerstandswerts in ein elektrisches Signal umgewandelt werden, um eine genaue Druckmessung zu erreichen. Der Widerstandsdrucksensor des JRL-Dehnungsmessers verwendet hochpräzise Dehnungsmessgeräte und fortschrittliche Signalverarbeitungsschaltungen, um eine hohe Genauigkeit und Stabilität der Messergebnisse zu gewährleisten.
Kapazitiver Arbeitsprinzip
Der kapazitive Drucksensor misst den Druck basierend auf dem Prinzip der Kondensatoren. Der Sensor enthält zwei Elektrodenplatten, von denen einer fixiert und der andere mit dem elastischen empfindlichen Element verbunden ist. Wenn der Druck des gemessenen Mediums auf das empfindliche Element wirkt, führt die Verformung des empfindlichen Elements zu einer Änderung der Abstand zwischen den beiden Elektrodenplatten. Die Änderung des Kapazitätswerts ist proportional zum angelegten Druck. Je größer der Druck ist, desto größer ist die Änderung des Kapazitätswerts. Durch den Messkreis kann die Änderung des Kapazitätswerts auch in ein elektrisches Signal umgewandelt werden, wodurch eine hohe Präzisionsmessung des Drucks erreicht wird. Der kapazitive Drucksensor von Zhoushan Jiaerling Meter Co., Ltd., verwendet Elektrodenplatten mit hoher Präzision und fortgeschrittene Kapazitätsmesskreise, um die Zuverlässigkeit und Genauigkeit der Messung sicherzustellen.
Technische Funktionen und Vorteile
Der HLK -Druckwandler -Sensor von Zhoushan Jiaerling Meter Co., Ltd., hat viele bedeutende technische Merkmale und Vorteile. Erstens verwendet der Sensor hochpräzise Erfassungselemente und fortschrittliche Signalverarbeitungstechnologie, um die Genauigkeit und Stabilität der Messung zu gewährleisten. Zweitens ermöglichen der breite Messbereich und die schnelle Reaktionsgeschwindigkeit den Sensor, sich an verschiedene HLK -Systeme mit unterschiedlichen Druckniveaus anzupassen. Darüber hinaus verfügt der Sensor über Selbstkalibrierungs- und Selbstdiagnosefunktionen, die automatisch den Messfehler anpassen und Fehlerbedingungen erfassen, wodurch die Wartungskosten gesenkt und der Nutzungsprozess vereinfacht werden.

Installationsstandort und Vorsichtsmaßnahmen des HLK -Druckwandlersensors

Installationsprinzipien des Drucksensors
Einfache Wartung und Betrieb
Der Installationsort des Drucksensors sollte in einem leicht zugänglichen Bereich für die tägliche Wartung, Inspektion und Fehlerbehebung ausgewählt werden. Angemessenes Layout kann die Arbeitseffizienz verbessern, die Wartungskosten senken und einen zuverlässigen Betrieb des Systems gewährleisten.
Halten Sie sich von Interferenzquellen fern
Bei der Auswahl des Installationsortes sollten Umgebungsfaktoren wie hohe Temperatur, hohe Luftfeuchtigkeit, hohe Vibration und starke elektromagnetische Interferenzen vermieden werden. Diese Faktoren können sich nachteilig auf die Messergebnisse des Sensors auswirken, was zu ungenauen Daten und einem instabilen System führt. Daher ist es wichtig, eine relativ stabile Umgebung zu wählen.
Flüssiger stabiler Bereich
In der Prozesspipeline sollte der Drucksensor in einem Bereich installiert werden, in dem der Flüssigkeitsfluss relativ stabil ist. Verunreinigungen und Turbulenzen in der Flüssigkeit stören den Sensor und beeinflussen die Genauigkeit der Messung. Durch die Auswahl eines geeigneten Installationsortes können diese Interferenzen minimiert werden.
Für verschiedene Arten von HLK -Systemen unterscheidet sich der spezifische Installationsort des Drucksensors. Beispielsweise sollte sich der Sensor am oberen Rand des Rohrs bei kondensierender Gasdruckmessung befinden, um zu verhindern, dass Kondensation den Sensor beeinflusst. Während der Flüssigkeitsdruckmessung sollte der Sensor an der Seite des Rohrs nahe am Boden installiert werden, um die Genauigkeit der Messung zu gewährleisten.
Vorsichtsmaßnahmen für HLK -Druckwandler -Sensor -Installation
Bei der Installation HLK -Drucktransorensensoren Kunden müssen den folgenden Punkten besondere Aufmerksamkeit schenken, um die Leistung und die Lebensdauer des Sensors zu gewährleisten:
Überprüfen Sie die Größe der Befestigungsloch
Stellen Sie sicher, dass die Größe des Befestigungslochs mit der Gewindespezifikation des Sensors übereinstimmt, um die Beschädigung des Sensors während der Installation zu vermeiden. Wenn festgestellt wird, dass die Größe der Montageloch unangemessen ist, sollte sie mit geeigneten Werkzeugen eingestellt werden, um eine reibungslose Installation zu gewährleisten.
Reinigen Sie die Befestigungsoberfläche
Reinigen Sie vor der Installation unbedingt die Befestigungsoberfläche und die Gewinde des Sensors mit sauberem Tuch oder Baumwollabstrich, um sicherzustellen, dass keine Verunreinigungen und Ölflecken vorhanden sind. Eine gute Reinigung bildet eine wirksame Dichtung und verhindern während des Betriebs Leckagen.
Die Dichtdichtung einbauen
Verwenden Sie während des Installationsvorgangs eine geeignete Versiegelungsdichtung und stellen Sie sicher, dass die Dichtung dicht zur Schnittstelle passt. Diese Maßnahme kann das Leck von Flüssigkeit oder Gas effektiv verhindern und die Genauigkeit der Messdaten sicherstellen.
Vermeiden Sie eine Überdachung
Achten Sie beim Drehen des Sensors in die Anziehungsposition, um nicht zu übertreffen, um zu vermeiden, dass die Gewinde oder Dichtungen beschädigt werden. Im Allgemeinen kann die Verwendung des entsprechenden Installationsdrehmoments sicherstellen, dass der Sensor fest installiert ist und den normalen Betrieb sicherstellt.
Kabel anschließen
Stellen Sie bei der Herstellung von Kabelverbindungen sicher, dass die Verbindung fest und zuverlässig ist. Es wird empfohlen, abgeschirmte Kabel zu verwenden, um das Risiko einer elektromagnetischen Interferenz zu verringern. Gleichzeitig sollte das Kabel so weit wie möglich von starken Stromleitungen oder Orten mit Impulswellen ferngehalten werden, um Signalstörungen zu vermeiden und die Stabilität des Systems sicherzustellen.
Testen und Kalibrierung
Nach der Installation muss der Sensor vollständig getestet und kalibriert werden, um sicherzustellen, dass seine Messgenauigkeit den vorgegebenen Anforderungen entspricht. JRL bietet professionelle Test- und Kalibrierungsdienste an, um die hohen Kundenstandards zu erfüllen und den effizienten Betrieb des Systems zu gewährleisten.
